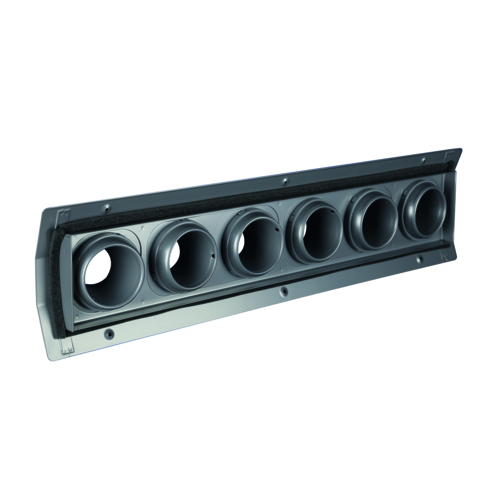

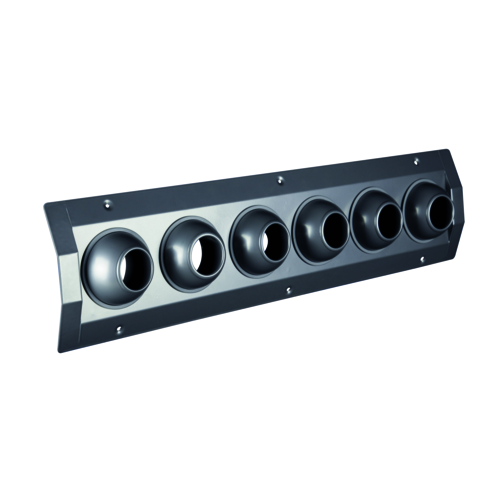

Série AC 190 pour conduits circulaires
Diffuseur spécial
Il permet de traiter de grands volumes et s'intègre parfaitement dans les installations apparentes.
Chaque buse est orientable ce qui assure une diffusion optimale tout en gardant un confort maximal.
L'AC190 Conduit se positionne sur conduit circulaire et sa finition est en aluminium peint, RAL9006 MAT 30%
Fixation sur conduit circulaire : s’adapte sur des conduits circulaires allant du diamètre 315 mm à 1400 mm.
Les + produits
- Traitement de grands volumes
- Portée moyenne
- Niveaux sonores faibles
- Design élégant
Les diffuseurs à buses AC 190 Conduit s'installent sur conduit circulaire et offrent une diffusion de moyenne portée pour ramener l'air vers la zone d'occupation. Ils sont idéaux pour optimiser l'orientation du flux d'air, chaque buse étant orientable.
- soufflage pour les locaux de grande hauteur type cinémas, hôtels, musées ou centres commerciaux
- diffusion orientable, angle d'inclinaison jusqu'à 30°
- fixation sur conduit circulaire
- diffuseur en aluminium
- de 1 à 2 rangées de buses de 40 mm de diamètre intérieur. De 3 à 10 buses par rangée.
Les diffuseurs à buses AC 190 Conduit s'installent sur conduit circulaire et offrent une diffusion de moyenne portée pour ramener l'air vers la zone d'occupation.
| Références | Type de finition |
|---|---|
| 11003517 - AC190 COND 300X200 | |
| 11003519 - AC190 COND 400X200 | |
| 11003521 - AC190 COND 500X200 | |
| 11003523 - AC190 COND 600X200 | Aluminium |
| 11003525 - AC190 COND 700X200 | Aluminium |
| 11003527 - AC190 COND 800X200 | Aluminium |
| 11003529 - AC190 COND 900X200 | Aluminium |
| 11003531 - AC190 COND 1000X200 | Aluminium |
| 11003516 - AC190 COND 300X100 | Aluminium |
| 11003518 - AC190 COND 400X100 | Aluminium |
| 11003520 - AC190 COND 500X100 | Aluminium |
| 11003522 - AC190 COND 600X100 | Aluminium |
| 11003524 - AC190 COND 700X100 | Aluminium |
| 11003526 - AC190 COND 800X100 | Aluminium |
| 11003528 - AC190 COND 900X100 | Aluminium |
| 11003530 - AC190 COND 1000X100 | Aluminium |
| Références | A (mm) | A x B* (mm) | B (mm) | H (mm) | L (mm) | L x H (mm) |
|---|---|---|---|---|---|---|
| 11003517 - AC190 COND 300X200 | 200 |
300 |
300 X 200 |
|||
| 11003519 - AC190 COND 400X200 | 200 |
400 |
400 X 200 |
|||
| 11003521 - AC190 COND 500X200 | 200 |
500 |
500 X 200 |
|||
| 11003523 - AC190 COND 600X200 | 600 |
600X200 |
200 |
200 |
600 |
600 X 200 |
| 11003525 - AC190 COND 700X200 | 700 |
700X200 |
200 |
200 |
700 |
700 X 200 |
| 11003527 - AC190 COND 800X200 | 800 |
800X200 |
200 |
200 |
800 |
800 X 200 |
| 11003529 - AC190 COND 900X200 | 900 |
900X200 |
200 |
200 |
900 |
900 X 200 |
| 11003531 - AC190 COND 1000X200 | 1000 |
1000X200 |
200 |
200 |
1000 |
1000 X 200 |
| 11003516 - AC190 COND 300X100 | 300 |
300 X 100 |
100 |
100 |
300 |
300 X 100 |
| 11003518 - AC190 COND 400X100 | 400 |
400 X 100 |
100 |
100 |
400 |
400 X 100 |
| 11003520 - AC190 COND 500X100 | 500 |
500 X 100 |
100 |
100 |
500 |
500 X 100 |
| 11003522 - AC190 COND 600X100 | 600 |
600X100 |
100 |
100 |
600 |
600 X 100 |
| 11003524 - AC190 COND 700X100 | 700 |
700X100 |
100 |
100 |
700 |
700 X 100 |
| 11003526 - AC190 COND 800X100 | 800 |
800X100 |
100 |
100 |
800 |
800 X 100 |
| 11003528 - AC190 COND 900X100 | 900 |
900X100 |
100 |
100 |
900 |
900 X 100 |
| 11003530 - AC190 COND 1000X100 | 1000 |
1000X100 |
100 |
100 |
1000 |
1000 X 100 |
