Série AC 190
Diffuseur spécial
Série AC 190
Diffuseur spécial
Le diffuseur AC 190 assure une diffusion de moyenne portée et permet de traiter de grands volumes. Il se fixe au mur ou au plafond.
Série AC 190

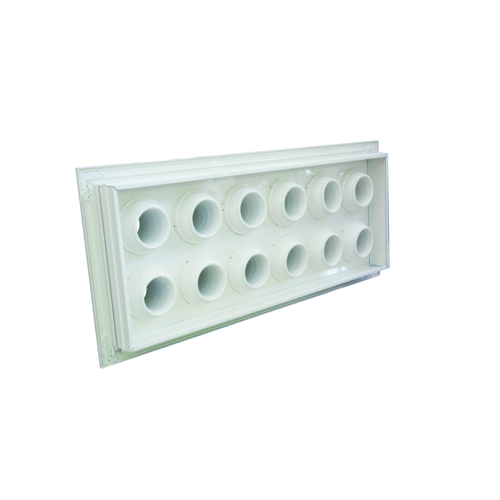

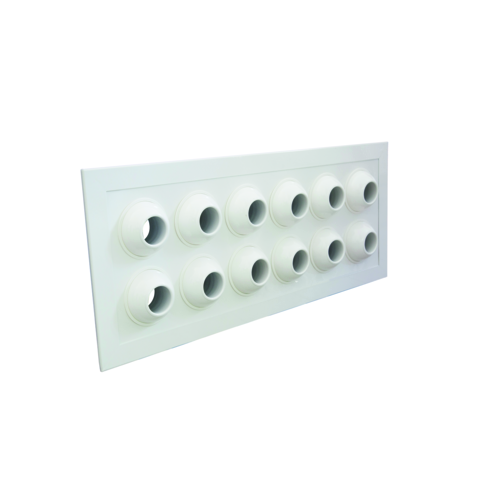

L'AC190 est un diffuseur multibuses à moyenne portée pour la diffusion d'air des systèmes de ventilation dans les bâtiments tertiaires avec une grande hauteur sous plafond type centre commerciaux, musées, hôtels...
Il permet de traiter de grands volumes et s'intégre parfaitement dans les installations apparentes.
Chaque buse est orientable ce qui garantit une diffusion optimale tout en assurant un confort maximal.
L'AC190 se positionne au mur ou au plafond et bénéficie d'une finition en aluminium peint, blanc RAL9003 MAT 30%.
Il permet de traiter de grands volumes et s'intégre parfaitement dans les installations apparentes.
Chaque buse est orientable ce qui garantit une diffusion optimale tout en assurant un confort maximal.
L'AC190 se positionne au mur ou au plafond et bénéficie d'une finition en aluminium peint, blanc RAL9003 MAT 30%.
Les + produits
- Traitement de grands volumes
- Portée moyenne
- Niveaux sonores faibles
- Design élégant
Les diffuseurs à buses AC 190 s'installent au mur ou au plafond et offrent une diffusion moyenne portée pour ramener l'air vers la zone d'occupation. Ils sont idéaux pour optimiser l'orientation du flux d'air, chaque buse étant orientable.
- soufflage pour les locaux de grande hauteur type cinémas, musées, hôtels ou centres commerciaux
- diffusion orientable, angle d'inclinaison jusqu'à 30°
- positionnement mural ou au plafond
- diffuseur en aluminium
- de 1 à 3 rangées de buses en hauteur et de 40 mm de diamètre intérieur.
- de 3 à 10 buses par rangée en longeur.

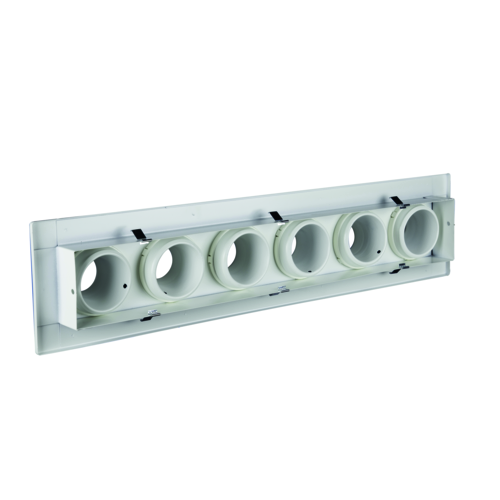

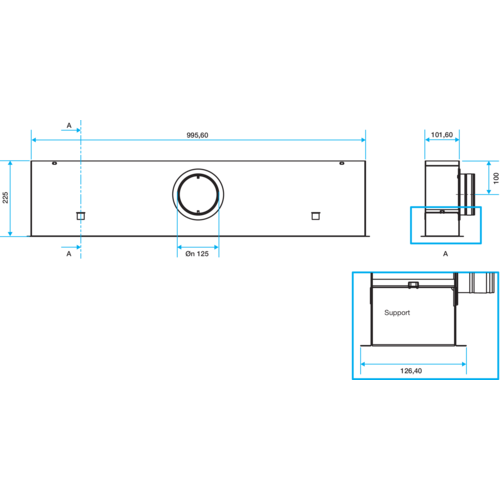

- accessoire : plénum de raccordement nu ou isolé

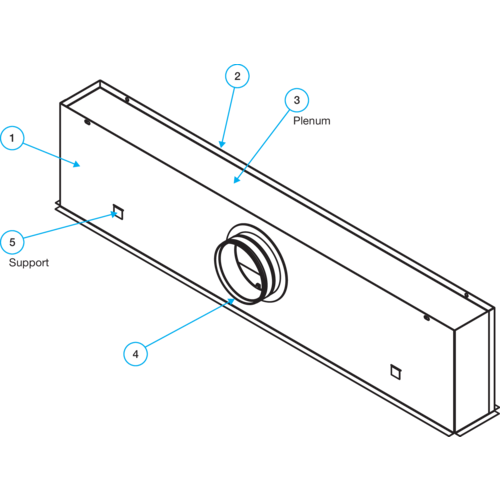

- Fixation murale ou au plafond grâce au plénum de raccordement
| Type de finition |
|---|
| Aluminium |
| Références | H (mm) | L (mm) | L x H (mm) |
|---|---|---|---|
| 11003466 - AC190 300X200 | 200 |
300 |
|
| 11003468 - AC190 400X100 | 100 |
400 |
400X100 |
| 11003470 - AC190 400X300 | 300 |
400 |
400 X 300 |
| 11003472 - AC190 500X200 | 200 |
500 |
500 X 200 |
| 11003474 - AC190 600X100 | 100 |
600 |
600 X 100 |
| 11003476 - AC190 600X300 | 300 |
600 |
600 X 300 |
| 11003478 - AC190 700X200 | 200 |
700 |
700 X 200 |
| 11003480 - AC190 800X100 | 100 |
800 |
800 X 100 |
| 11003482 - AC190 800X300 | 300 |
800 |
800 X 300 |
| 11003484 - AC190 900X200 | 200 |
900 |
900 X 200 |
| 11003486 - AC190 1000X100 | 100 |
1000 |
1000 X 100 |
| 11003488 - AC190 1000X300 | 300 |
1000 |
1000 X 300 |
| 11003465 - AC190 300X100 | 100 |
300 |
300 X 100 |
| 11003467 - AC190 300X300 | 300 |
300 |
300 X 300 |
| 11003469 - AC190 400X200 | 200 |
400 |
400 X 200 |
| 11003471 - AC190 500X100 | 100 |
500 |
500 X 100 |
| 11003473 - AC190 500X300 | 300 |
500 |
500 X 300 |
| 11003475 - AC190 COND 600X200 | 200 |
600 |
600 X 200 |
| 11003477 - AC190 700X100 | 100 |
700 |
700 X 100 |
| 11003479 - AC190 700X300 | 300 |
700 |
700 X 300 |
| 11003481 - AC190 800X200 | 200 |
800 |
800 X 200 |
| 11003483 - AC190 900X100 | 100 |
900 |
900 X 100 |
| 11003485 - AC190 900X300 | 300 |
900 |
900 X 300 |
| 11003487 - AC190 1000X200 | 200 |
1000 |
1000 X 200 |
