Série AF 704 TP - aluminium
Diffuseur plafonnier
Série AF 704 TP - aluminium
Diffuseur plafonnier

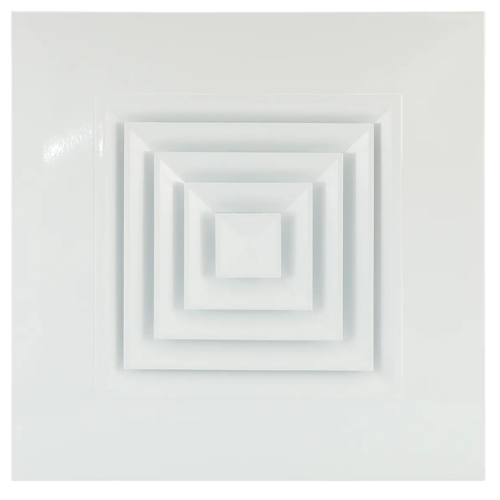

Le AF 704 TP est un diffuseur carré pour dalle de plafond avec 4 directions de soufflage pour la diffusion d'air dans les locaux tertiaires.
Série AF 704 TP - aluminium
Le AF 704 TP est un diffuseur plafonnier carré avec 4 directions de soufflage pour la diffusion d'air des systèmes de ventilation ou de conditionnement d'air dans les bâtiments tertiaires. Ce diffuseur est en aluminium avec peinture époxy blanc RAL 9003 30% mat. Il s'installe au ras du plafond en lieu et place d'une dalle de plafond standard 600 x 600 mm. Il est adapté aux ossatures de plafond suspendus de type "Tbar" ou "Fine Line".
Les + produits
- Esthétique.

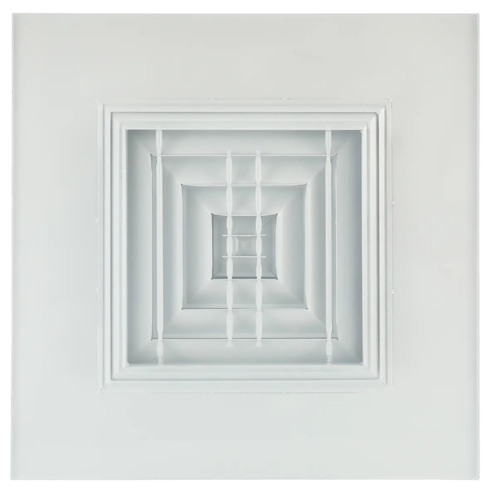

- Filtre pour la reprise.
- Accessibilité au filtre par démontage simple et rapide du noyau central.
Le diffuseur AF 704 TP s'installe au plafond en lieu est place d'une dalle de plafond standard 600 x 600 mm. C'est un diffuseur carré en aluminium avec 4 directions de soufflage.
- Cadre extérieur et noyau en aluminium.
- Noyau amovible par un système de ressorts pour l'accès à l'intérieur.
- Finition teinte blanc RAL 9003 mat 30%.
- Fixation au plénum non apparente par vis latérales dans le col.
- Le plénum est muni de pattes pour fixation à la dalle béton.
-
accessoires :
- B 700 : registre à mouvement contra-rotatif, réglable depuis la face du diffuseur,
- plénum de raccordement en tôle d'acier galvanisé avec piquage type RT ou RE.
Le diffuseur AF 704 TP s'installe au ras du plafond en lieu et place d'une dalle de plafond standard 600 x 600. Fixation au plénum non apparente par vis latérales dans le col.
| Matériau principal |
|---|
| Aluminium |

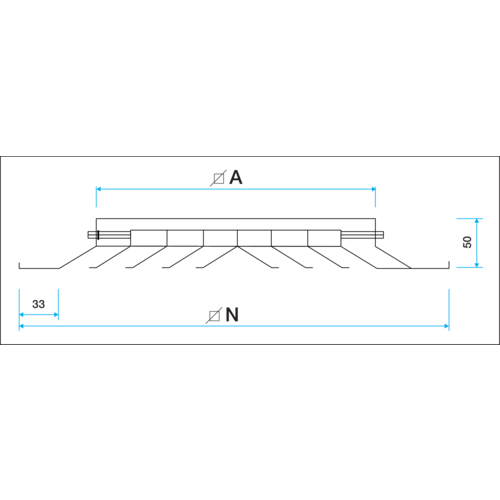

| H (mm) | L (mm) |
|---|---|
| 50 |
595 |
