T.Flow® Hygro+ / Nano Maison Individuelle Chauffe-eau thermodynamique sur air extrait

T.Flow® Hygro+ / Nano Maison Individuelle

Chauffe-eau thermodynamique sur air extrait

La solution connectée pour réduire votre facture énergétique et augmenter votre confort, adaptée à chaque logement.
T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle
Voir les références Commander en ligne *Pour les clients éligibles e-commerce
Télécharger le fichier CAD Library
T.Flow® Hygro+ / Nano Maison Individuelle
T.Flow® Hygro+ / T.Flow® Nano Maison Individuelle (avec ventilateur) est une solution qui combine production d’eau chaude sanitaire et qualité d’air pour une maison jusqu'à 6 personnes.
Il exploite les calories naturellement présentes dans l’air qu'il extrait du logement et les utilise comme source d’énergie pour réchauffer l’eau.
Avec AldesConnect® il permet de piloter sa production d'eau chaude en temps réel et de contrôler sa consommation d'énergie depuis un smartphone afin de maximiser son confort tout en faisant des économies d'énergie.
T.Flow® Hygro+ / Nano Maison Individuelle

Les + produits

  • jusqu’à 73% d’économies d’énergie,
  • suivi et pilotage en temps réel sur smartphone avec AldesConnect® (iOS et Android),
  • discret : - très silencieux < 28 dB(A), - ultra fin, permettant l'intégration en placard standard.
  • production d’eau chaude en continu : jusqu’à 6 personnes,
  • renouvellement de l’air en permanence.

T.Flow® Hygro+ / Nano exploite la chaleur présente dans l’air intérieur du logement pour chauffer l’eau : jusqu’à 600 litres d’eau chaude disponible par jour pour une famille jusqu'à 6 personnes.

  • chauffe-eau thermodynamique monobloc avec groupe d'extraction simple flux,
  • cuve émaillée avec :
    • isolation 55 mm,
    • jaquette métallique peinte,
    • condenseur extérieur à la cuve,
    • anode titane et anode magnésium de démarrage,
    • résistance de secours 1500 W en stéatite avec protection anti-chauffe cuve vide,
    • fonction anti-légionnelles.
  • pompe à chaleur 800 W avec :
    • compresseur Inverter,
    • filtre à poussières, facilement accessible par trappe avant, ISO Grossier 65% selon la norme ISO 16890 (anciennement G4 selon la norme EN 779).

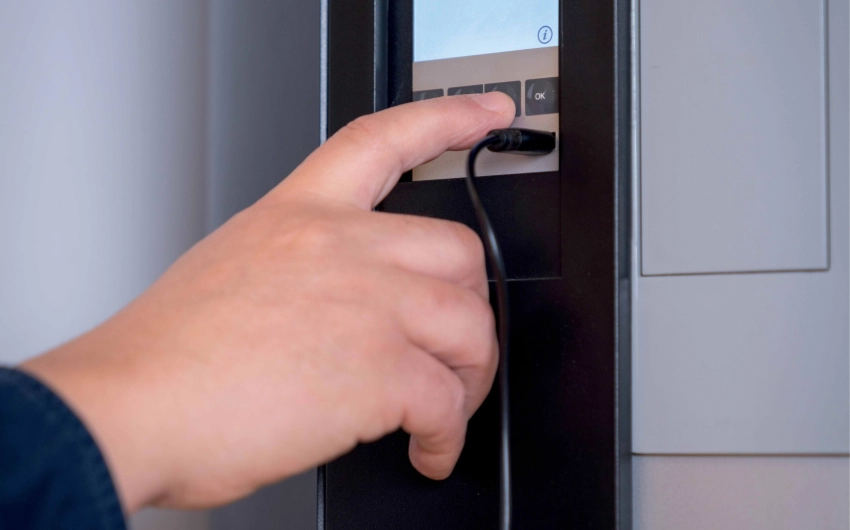

  • afficheur digital pour :
    • le réglage rapide et facile des paramètres d'installation,
    • la visualisation des consommations et le choix du mode de fonctionnement : auto, boost, confort/invités, vacances.
  • modem USB AldesConnect® Box (version connectée) pour pilotage via l'app AldesConnect®,
  • association possible avec :
    • pompe à chaleur air/air T.One® AIR pour un maximum de confort,
    • chaudière ou poêle à granulés pour apporter l'ECS et le renouvellement d'air avec un système à énergie renouvelable.
    • PAC air/air monosplit ou multisplit
    • PAC air/air gainable Daikin et Multizoning Airzone avec VMC simple flux hygro Aldes
  • produit contenant un gaz à effet de serre fluoré :
    • gaz contenu dans un équipement hermétiquement scellé,
    • type de gaz : R513a (PRG = 631).
  • Domaine d'emploi Ventilation Hygro selon Avis technique BDH Solution Individuelle ATEC14.5/25-2320_V2
  • installation :
    • en volume chauffé pour des performances optimales,
    • dans un placard de 600 mm de profondeur,
    • les 2 modèles se posent simplement au sol (nouveauté 2025),
    • T.Flow® Nano peut également être installé au mur ou sur trépied.
  • manutention par sangles fournies, fixées à l’arrière du ballon (T.Flow® Hygro+),
  • raccordements hydrauliques et électriques en face avant,
  • raccordement aéraulique sur le dessus avec bouches hygroréglables ou autoréglables en pièces techniques selon système de ventilation,
  • entrées d’air hygroréglables ou autoréglables selon système de ventilation,
  • raccordement du modem AldesConnect® Box sur le port USB,
  • compatibilité heures creuses / heures pleines.
Références Charge de fluide (g) Cycle de soutirage Équivalent CO2 (Teq CO2) Plage de température d'utilisation de la pompe à chaleur (Air extrait) Vmax (L) Volume de stockage du ballon (L) Matière de l'isolant Type de fluide
11023198 - B200-FAN T.Flow® Hygro+ MP

650

M

0,41

+10°C - +35°C

286

200



R513A
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté

650

M

0,41

+10°C - +35°C

286

200

R513A
11023394 - B100-FAN T.Flow® Nano MP

580

M

0,37

+10°C - +35°C

150

105



R513A
11023396 - B100-FAN T.Flow® Nano MP Connecté

580

M

0,37

+10°C - +35°C

150

105

R513A
T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle T.Flow® Hygro+ / Nano Maison Individuelle
Références H (mm) L (mm) P (mm) Dimensions (mm) Poids à vide (kg)
11023198 - B200-FAN T.Flow® Hygro+ MP

1941

566

573

573x566x1941

79
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté

1941

566

573

573x566x1941

79
11023394 - B100-FAN T.Flow® Nano MP

1311

566

582

582x566x1311

71
11023396 - B100-FAN T.Flow® Nano MP Connecté

1311

566

582

582x566x1311

71
Références Plage de débit d'air (m³/h)
11023198 - B200-FAN T.Flow® Hygro+ MP

49,1-222,8
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté

49,1-222,8
11023394 - B100-FAN T.Flow® Nano MP

27,8-137,5
11023396 - B100-FAN T.Flow® Nano MP Connecté

27,8-137,5
Références Tableau de données acoustiques
11023198 - B200-FAN T.Flow® Hygro+ MP
Annotations valables pour l'ensemble des tableaux ci-dessous : *Valeurs moyennes calculées à partir des données mesurées à 3 températures d'eau(25°C, 40°C, 55°C), réseau aéraulique avec une pression d'entrée de 110 Pa.<br>**A 2 mètres en champ libre, compresseur en marche à vitesse maximale. B100-FAN et B200-FAN : chauffe-eau, ventilateur inclus. B100 etB200 : chauffe-eau.
NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DBGlobal (dB(A))*Pression acoustique**
Fréquence (Hz)
Débit (m³/h)1252505001000200040008000
56414140372924214124
150424345413228224528
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté
NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DBGlobal (dB(A))*Pression acoustique**
Fréquence (Hz)
Débit (m³/h)1252505001000200040008000
56414140372924214124
150424345413228224528
11023394 - B100-FAN T.Flow® Nano MP
NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DBGlobal (dB(A))*Pression acoustique**
Fréquence (Hz)
Débit (m³/h)1252505001000200040008000
56414140372924214124
150424345413228224528
11023396 - B100-FAN T.Flow® Nano MP Connecté
NIVEAU DE PUISSANCE ACOUSTIQUE RAYONNÉE EN DBGlobal (dB(A))*Pression acoustique**
Fréquence (Hz)
Débit (m³/h)1252505001000200040008000
56414140372924214124
150424345413228224528
Références COP (à 20°c selon EN16147) par débit d'air COP pivot Th-BCE 2012 par débit d'air Pabs pivot Th-BCE 2012 par débit d'air Plage de puissance électrique pondérée (W-Th-C) UA_S Th-BCE 2012 par débit d'air V40td CERQUAL (fonctionnement permanent CET air extrait) (l)
11023198 - B200-FAN T.Flow® Hygro+ MP
  • 2,99 à 49,1 m³/h,
  • 3,31 à 100 m³/h,
  • 3,72 à 222,8 m³/h,
  • 3,14 à 72,6 m³/h (Logement type F4, Hygro B)
  • 4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h
  • 0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.
  • 559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté
  • 2,99 à 49,1 m³/h, > 3,31 à 100 m³/h, > 3,72 à 222,8 m³/h, > 3,14 à 72,6 m³/h (Logement type F4, Hygro B).
  • 4,49 à 49,1 m³/h, >4,81 à 100 m³/h, >5,33 à 222,8 m³/h.
  • 0,12 kW à 49,1 m³/h, > 0,14 kW à 100 m³/h, > 0,14 kW à 222,8 m³/h.
  • De 17,8 à 26,8 en hygro B> De 19,2 à 28,7 en hygro A
  • 2,23 W/K à 49,1 m³/h, > 2,17 W/K à 100 m³/h, > 2,33 W/K à 222,8 m³/h.
  • 559 à 49,1 m³/h> 574 à 100 m³/h> 571 à 222,8 m³/h
11023394 - B100-FAN T.Flow® Nano MP
  • 2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).
  • 3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.
  • 0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.
  • 301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
11023396 - B100-FAN T.Flow® Nano MP Connecté
  • 2,86 à 27,8 m³/h, > 3,03 à 50,5 m³/h, > 3,56 à 137,5 m³/h, > 2,98 à 44 m³/h (Logement type F2, Hygro B).
  • 3,63 à 27,8 m³/h, > 3,88 à 50,5 m³/h, > 4,39 à 137,5 m³/h.
  • 0,09 kW à 27,8 m³/h, > 0,12 kW à 50,5 m³/h, > 0,15 kW à 137,5 m³/h.
  • De 14,4 à 18 en hygro B> De 14,4 à 20 en hygro A
  • 1,69 à 27,8 m³/h, > 1,71 à 50,5 m³/h, > 1,69 à 137,5 m³/h.
  • 301 à 27,8 m³/h> 300 à 50,5 m³/h> 300 à 137,5 m³/h
Références Fréquence (Hz) Indice de protection Puissance appoint électrique (W) Alimentation électrique
11023198 - B200-FAN T.Flow® Hygro+ MP

50

IPX1

1500

Monophasée
11023384 - B200-FAN T.Flow® Hygro+ MP Connecté

50



1500

Monophasée
11023394 - B100-FAN T.Flow® Nano MP

50



1500

Monophasée
11023396 - B100-FAN T.Flow® Nano MP Connecté

50



1500

Monophasée
  • Certifié QB  :  CET air extrait avec moteur
  • N° Identification QB37  :  70/02-CHY5-2320
  • N° d’avis technique  :  14.5/25-2320
  • Classe énergétique ErP - Ventilation  :  C
  • Classe énergétique ErP - Eau chaude sanitaire  :  A+
  • Texte ErP - Eau chaude sanitaire  :  Conforme au règlement d’éco conception 814/2013 et d’étiquetage énergétique 812/2013.
  • Eligibilité au CEE  :  Oui
  • N° de fiche CEE 1  :  BAR-TH-148
Classe énergétique ErP (ECS) Classe énergétique ventilation - Climat moyen

A+

C

Références produits et accessoires

  • B200-FAN T.Flow® Hygro+ MP
    B200-FAN T.Flow® Hygro+ MP
    11023198
    4933,00 € (H.T.)
    • Aldes
      Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano
      35112055
      43,80 € (H.T.)
    • Plaque d'étanchéité plafond T.Flow®
      Plaque d'étanchéité plafond T.Flow®
      11023286
      244,00 € (H.T.)
    • Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)
      Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)
      11023194
      173,00 € (H.T.)
    • Modem Wi-Fi AldesConnect® Box
      Modem Wi-Fi AldesConnect® Box
      11023386
      267,00 € (H.T.)
  • B200-FAN T.Flow® Hygro+ MP Connecté
    B200-FAN T.Flow® Hygro+ MP Connecté
    11023384
    5215,00 € (H.T.)
    • Aldes
      Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano
      35112055
      43,80 € (H.T.)
    • Plaque d'étanchéité plafond T.Flow®
      Plaque d'étanchéité plafond T.Flow®
      11023286
      244,00 € (H.T.)
    • Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)
      Caisson circulaire isolé1 Ø 160 + 1 Ø 125 + 6 Ø 80 (6 connexions possibles)
      11023194
      173,00 € (H.T.)
  • B100-FAN T.Flow® Nano MP
    B100-FAN T.Flow® Nano MP
    11023394
    4742,00 € (H.T.)
    • Aldes
      Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano
      35112055
      43,80 € (H.T.)
    • Plaque d'étanchéité plafond T.Flow®
      Plaque d'étanchéité plafond T.Flow®
      11023286
      244,00 € (H.T.)
    • Trépied T.Flow® Nano
      Trépied T.Flow® Nano
      11023309
      81,10 € (H.T.)
    • Modem Wi-Fi AldesConnect® Box
      Modem Wi-Fi AldesConnect® Box
      11023386
      267,00 € (H.T.)
  • B100-FAN T.Flow® Nano MP Connecté
    B100-FAN T.Flow® Nano MP Connecté
    11023396
    5023,00 € (H.T.)
    • Aldes
      Filtre poussière (ISO Grossier 65% selon ISO 16890) T.Flow® Hygro+ et T.Flow® Nano
      35112055
      43,80 € (H.T.)
    • Plaque d'étanchéité plafond T.Flow®
      Plaque d'étanchéité plafond T.Flow®
      11023286
      244,00 € (H.T.)
    • Trépied T.Flow® Nano
      Trépied T.Flow® Nano
      11023309
      81,10 € (H.T.)
